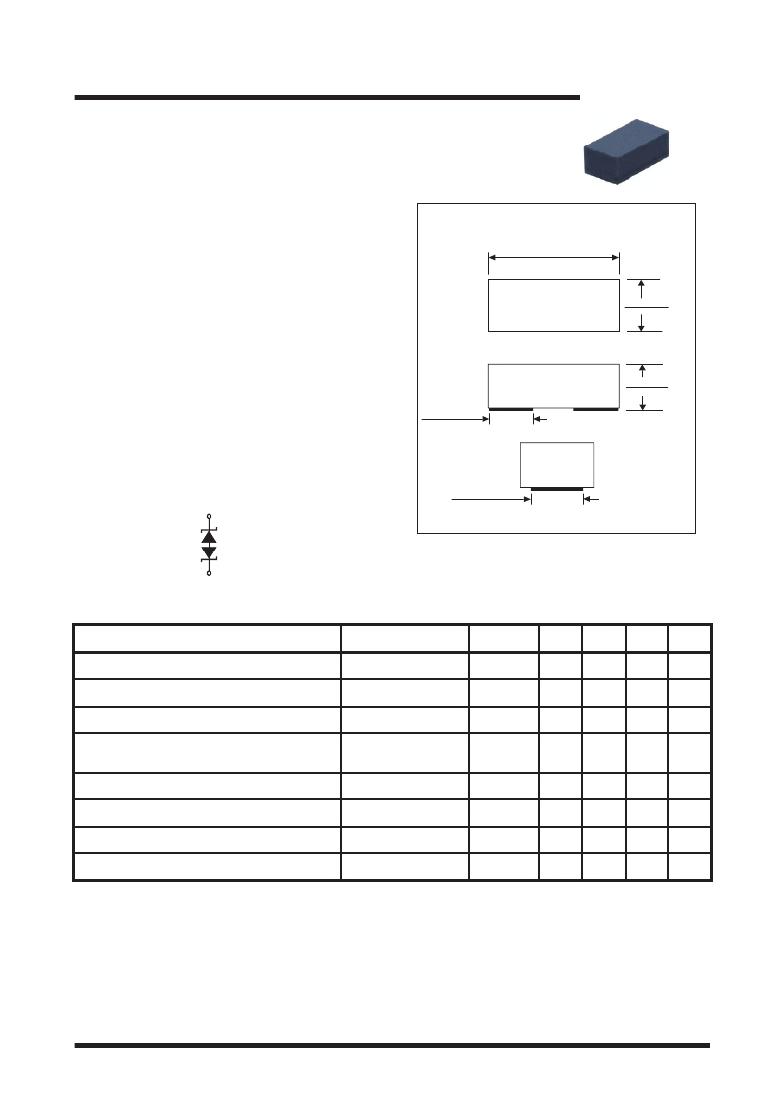

SMD ESD Protection Diode
CPDQR24V-HF
RoHS Device
Halogen Free
Features
- Bi-directional ESD protection.
- Surface mount package.
- Ultra small SMD package:0402.
- High component density.
Mechanical data
- Case: 0402/SOD-923F standard package,
molded plastic.
- Terminals: Gold plated, solderable per
MIL-STD-750,method 2026.
- Marking Code:
CPDQR24V-HF: E4
- Mounting position: Any.
- Weight: 0.001 gram(approx.).
SMD   Diode   Specialist
Comchip
0402/SOD-923F
0.041(1.05)
0.037(0.95)
0.026(0.65)
0.022(0.55)
0.022(0.55)
0.018(0.45)
0.012(0.30) Typ.
0.020(0.50) Typ.
Electrical Characteristics (at T A =25 C unless otherwise noted)
Dimensions in inches and (millimeter)
O
Parameter
Conditions
Symbol
Min Typ Max Unit
Diode breakdown voltage
I R = 1mA
V BD
25
28
V
Leakage current
V R = 24V
I L
0.1
2.0
uA
C
Junction capacitance
ESD capability
Clamping voltage
Peak pulse power
Operation temperature
V R = 0V,f =1MHz
IEC 61000-4-2(air)
IEC 61000-4-2(contact)
I PP = 1A,T P =8/20us
T P =8/20us
C T
ESD
V C
P PP
T j
10
16
8
47
47
125
pF
kV
V
W
O
C
Storage temperature
T STG
-55
150
O
REV:A
QW-G7018
Comchip Technology CO., LTD.
Page 1
